Dans l’univers complexe des réseaux souterrains, l’inspection des canalisations représente la pierre angulaire de toute stratégie de maintenance et de réhabilitation efficace. Bien plus qu’une simple formalité, elle constitue un véritable examen médical des artères vitales de nos infrastructures urbaines.
Chez Someo, fort de notre expérience de plus de 15 ans aux côtés des professionnels du secteur, nous considérons l’inspection comme l’étape la plus critique du processus. C’est le seul moyen d’évoluer d’une logique curative, souvent coûteuse et urgente, vers une approche prédictive et planifiée. Cet article approfondit les différentes facettes de l’inspection moderne, des technologies de localisation à la génération de rapports détaillés, en passant par l’analyse télévisée et les acteurs clés du secteur.
Inspection de canalisations
L’inspection de canalisations par caméra est une discipline technique systématique qui vise à évaluer l’état structurel et fonctionnel d’un réseau enterré sans avoir recours à des excavations destructrices. Son importance ne peut être surestimée. Dans un contexte où les collectivités et les industriels doivent optimiser leurs investissements tout en garantissant la continuité de service, l’inspection fournit les données objectives nécessaires à une prise de décision éclairée.
Les objectifs sont multiples. Il s’agit tout d’abord d’identifier et de localiser avec précision les défauts : fissures, affaissements, infiltrations racinaires, corrosion, joints défectueux, ou encore obstructions. Au-delà du diagnostic curatif, l’inspection permet d’établir un état des lieux initial avant la réception d’un ouvrage, de valider l’efficacité de travaux de réhabilitation, ou de constituer un historique pour planifier une maintenance prédictive. Les techniques ont considérablement évolué, passant de simples tests d’étanchéité à l’usage de technologies de pointe comme la vidéoscopie haute définition, le scan laser 3D et l’inspection par sonde acoustique pour la détection de fuites.
Les bénéfices sont tangibles. Une inspection rigoureuse permet d’éviter des interventions inutiles et coûteuses en ciblant précisément les sections défectueuses. Elle prolonge la durée de vie des réseaux en permettant des interventions précoces avant qu’une dégradation mineure ne devienne une catastrophe structurale. Enfin, elle est un outil indispensable pour la sécurité, permettant de détecter des risques d’effondrement ou des concentrations de gaz dangereux. En résumé, l’inspection est la première et plus importante ligne de défense pour la préservation du patrimoine infrastructurel souterrain.
Localisation de réseaux
Avant même de pouvoir inspecter une canalisation, il est impératif de savoir où elle se trouve exactement, à quelle profondeur, et quel est son tracé précis. C’est l’objet de la localisation de réseaux, une discipline qui combine géophysique et électronique de précision. Les plans de réseaux, souvent anciens, incomplets ou imprécis, ne suffisent pas à garantir la sécurité et l’efficacité des travaux. Une erreur de localisation peut avoir des conséquences dramatiques : coupure de fibre optique, perforation de câbles électriques, ou pire, rupture d’une canalisation de gaz.
Les technologies de localisation de réseaux reposent principalement sur deux méthodes. La première, dite « active », utilise des générateurs de fréquence. Un émetteur est connecté directement à la canalisation (ou à un câble introduit à l’intérieur) ou utilisé par induction en surface. Il envoie un signal électromagnétique qui est alors détecté en surface par un récepteur manié par un opérateur formé. Ce dernier peut ainsi suivre le tracé de la conduite et estimer sa profondeur. La seconde méthode, « passive », permet de détecter les réseaux qui émettent naturellement un champ électromagnétique, comme les câbles électriques sous tension ou les conduites métalliques corrodées.
Someo, en partenariat avec des leaders comme Vivax-Metrotech, fournit des équipements de localisation parmi les plus fiables du marché. Ces détecteurs, alliant sensibilité et robustesse, sont indispensables pour tous les travaux en milieu urbain dense. Ils permettent non seulement de sécuriser les chantiers d’inspection en évitant les accidents, mais aussi de constituer une cartographie fiable et à jour des réseaux, un enjeu majeur pour la gestion des sous-sols de nos villes. La localisation précise est le prérequis absolu à toute inspection télévisée de qualité, garantissant que la caméra sera introduite dans la bonne conduite et pourra en parcourir l’intégralité du tracé.
Inspection télévisée
L’inspection télévisée (ITV) est la méthode la plus répandue et la plus efficace pour obtenir une vision directe et en temps réel de l’intérieur d’une canalisation. Elle a révolutionné le métier en remplaçant les inspections hasardeuses et dangereuses par des opérateurs. Le principe est simple : une caméra embarquée sur une sonde est introduite dans la conduite et transmet les images à un opérateur en surface via un câble porteur.
La technologie des caméras a fait des bonds de géant. On distingue principalement deux types d’engins :
- Les caméras à pousser : Idéales pour les diamètres réduits (100 à 600 mm) et les longueurs modérées, elles sont montées sur une canne rigide ou flexible que l’opérateur pousse manuellement. Parfaites pour les inspections de branchements ou dans des environnements encombrés.

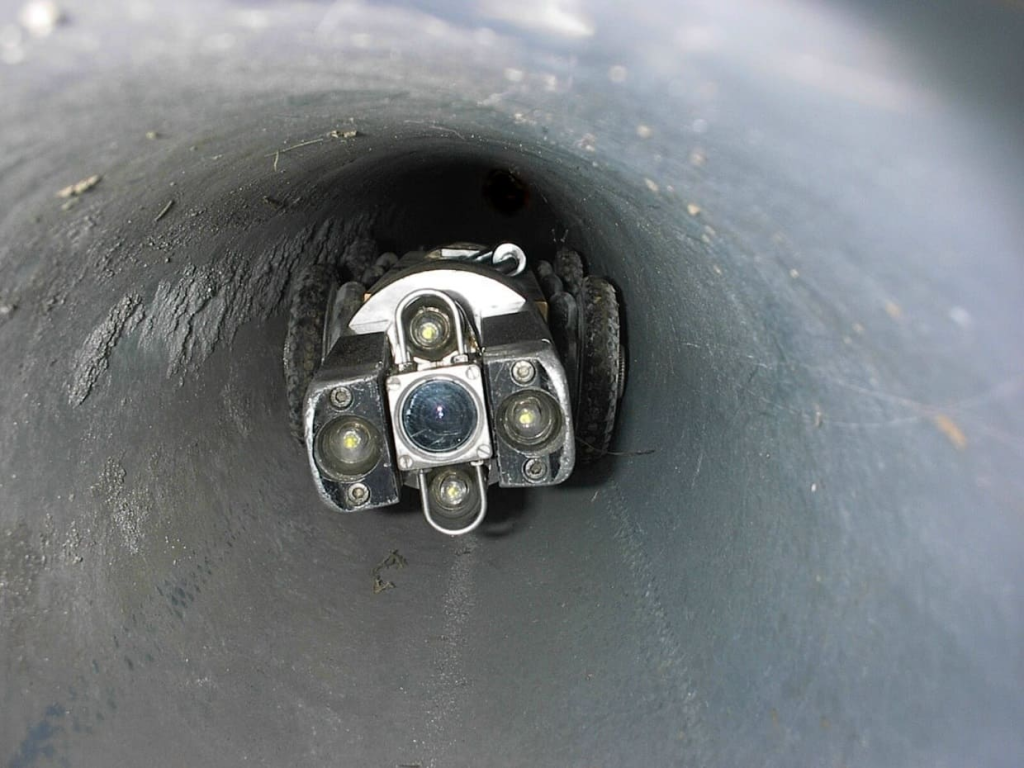

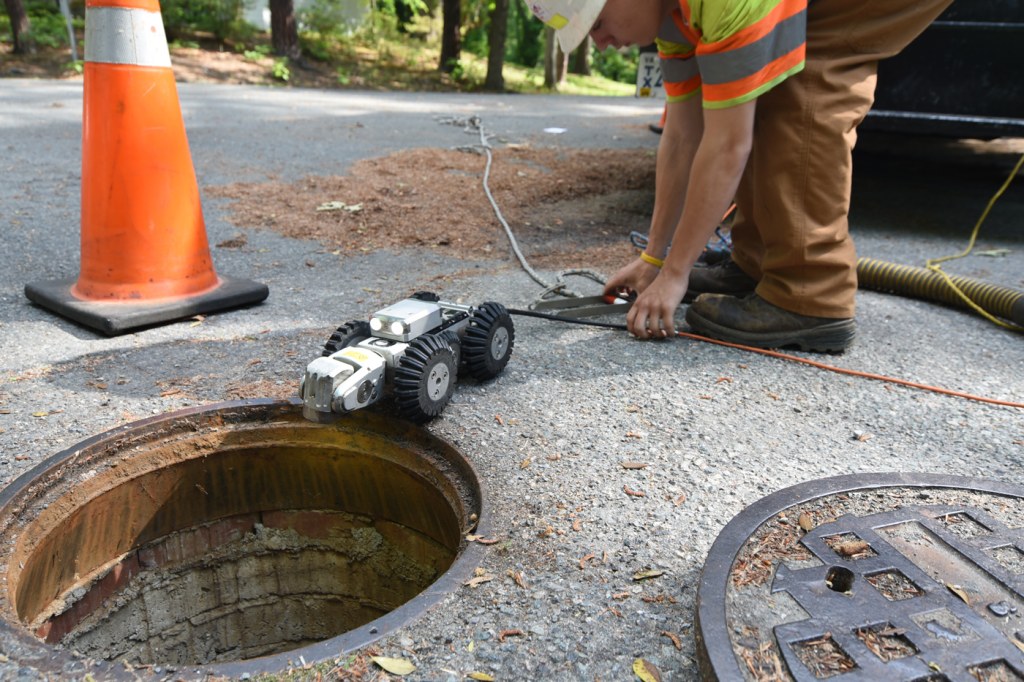

- Les caméras motorisées (ou tractées) : Équipées de chenilles ou de roues, elles sont conçues pour parcourir de longues distances dans des conduites de grand diamètre, même partiellement obstruées. Leur stabilité offre une image de qualité supérieure.
Chez Someo, nous distribuons des caméras de marques réputées telles que Minicam, Vivax Metrotech ou Ridgid, offrant des fonctionnalités avancées. Les caméras modernes sont haute définition, étanches et résistantes aux chocs. Elles sont équipées d’un système gyroscopique qui enregistre en permanence la position et l’orientation, et d’un émetteur qui permet de les localiser depuis la surface. Les têtes caméra peuvent pivoter à 360°, être équipées de lasers pour mesurer la déformation des conduites, ou de racleurs pour nettoyer l’objectif. L’ITV ne se contente pas de montrer les défauts ; elle les quantifie et les localise avec une précision centimétrique, générant une preuve vidéo incontestable pour établir des devis et planifier les réparations.

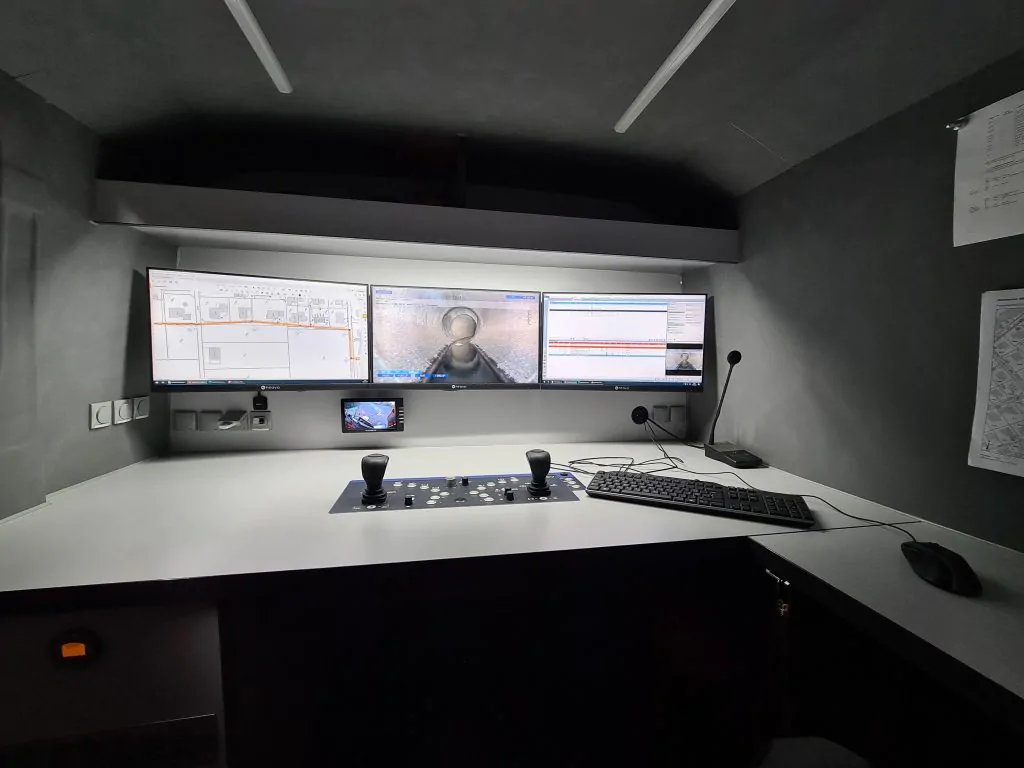

Logiciel de rapport
La valeur d’une inspection ne réside pas seulement dans la collecte des images, mais dans leur analyse, leur interprétation et leur transformation en information actionnable. C’est ici qu’interviennent les logiciels de rapport spécialisés. Ces outils logiciels sont le cerveau de l’opération d’inspection, transformant des heures de vidéo en un diagnostic clair, structuré et professionnel.
Un bon logiciel, comme ceux que nous proposons chez Someo, permet à l’opérateur de réaliser un véritable travail de journaliste en direct durant l’inspection. Il peut, en temps réel, capturer des images, annoter les défauts, les catégoriser selon des normes reconnues (comme la norme européenne EN 13508-2), et les associer à une distance précise. Le logiciel génère ensuite automatiquement un rapport détaillé qui inclut :
- Une fiche d’identité de la canalisation inspectée.
- Une synthèse des observations avec un code couleur (Vert, Jaune, Rouge) pour prioriser les interventions.
- Des fiches individuelles pour chaque défaut, avec photo, distance, description et parfois une proposition de méthode de réparation.
- Des graphiques statistiques sur l’état global du réseau.
Ces rapports sont cruciaux pour la communication entre le prestataire d’inspection et le maître d’ouvrage. Ils fournissent une base technique solide pour l’établissement des devis de réhabilitation, servent de document de référence pour le suivi dans le temps de la dégradation des conduites, et peuvent être intégrés aux Systèmes d’Information Géographique (SIG) des collectivités. L’investissement dans un logiciel de rapport performant est donc un multiplicateur de valeur, qui transforme un simple enregistrement vidéo en un outil de gestion patrimoniale à part entière.
Acteurs de l’inspection
L’inspection des canalisations n’est pas une opération solitaire. Elle mobilise un écosystème d’acteurs aux compétences complémentaires, chacun jouant un rôle essentiel dans la réussite de la mission.
- Les Maîtres d’Ouvrage (Collectivités Territoriales, Industriels, Aménageurs) : Ce sont les propriétaires et gestionnaires des réseaux. Ils initient la demande d’inspection, en définissent les objectifs (diagnostic de routine, suite à un dysfonctionnement, contrôle après travaux) et en financent la réalisation. Leur rôle est de choisir un prestataire compétent et de s’approprier les résultats du rapport pour prendre les décisions d’investissement qui s’imposent.
- Les Prestataires d’Inspection et de Réhabilitation : Ce sont les exécutants techniques, les « médecins des canalisations ». Leurs équipes, composées d’opérateurs de caméra et de chefs de chantier, sont responsables de la bonne exécution des travaux sur le terrain. Leur expertise ne se limite pas à la manipulation du matériel ; elle inclut une solide connaissance de la pathologie des canalisations et des règles de sécurité en espaces confinés. La qualité de leur travail dépend directement de la fiabilité de leur équipement et de la rigueur de leur analyse.
- Les Fournisseurs d’Équipements, comme Someo : Notre rôle est crucial en amont. Nous sommes les garants de la performance technique des outils mis entre les mains des prestataires. Someo ne se contente pas de vendre une caméra ou un détecteur ; nous assurons la prise en main des opérateurs, la maintenance du matériel, et fournissons un support technique permanent. En cas de panne, notre capacité à réparer rapidement en interne minimise l’immobilisation des équipes et des chantiers. Nous sommes un partenaire technique qui permet aux acteurs de terrain de travailler en toute sérénité.
- Les Bureaux d’Études et les Experts : Ils interviennent souvent pour interpréter les rapports d’inspection complexes, modéliser l’évolution des désordres et concevoir les solutions de réhabilitation les plus adaptées. Leur analyse experte permet de transformer les données brutes en scénarios stratégiques.
La synergie entre ces acteurs de l’inspection est la clé d’une gestion durable et économique des réseaux. Une défaillance à un quelconque maillon de cette chaîne peut compromettre la qualité de l’ensemble du processus.
L’inspection des canalisations est bien plus qu’une technique ; c’est une philosophie de gestion proactive et responsable. En associant une localisation précise, une inspection télévisée de haute qualité, et l’exploitation des données via des logiciels spécialisés, elle offre une vision claire et incontestable de l’état de santé de nos réseaux souterrains.
Chez Someo, nous sommes fiers de participer à cette démarche en équipant, en formant et en accompagnant les acteurs de terrain. En garantissant la fiabilité des outils d’inspection, nous contribuons à la sécurité des personnes, à la préservation d’une ressource vitale qu’est l’eau, et à l’optimisation des investissements publics et privés. Investir dans une inspection de qualité, c’est investir dans la durabilité de nos infrastructures et dans la tranquillité d’esprit.
